ГУР МО України опубліковано структуру, комплектуючі та перелік кооперативних підприємств з виробництва російського БПЛА “Геран-2” серії “Е”, оснащеного авіаційною ракетою Р-60. Дані представлені в розділі «Компоненти в озброєнні». на порталі Війна та санкції.

«Держава-агресор адаптувала стару радянську розробку – ракету «повітря-повітря» Р-60 для встановлення на «Герані» з метою ураження українських гелікоптерів і літаків, які переслідують російські безпілотники», – йдеться в повідомленні української розвідки.

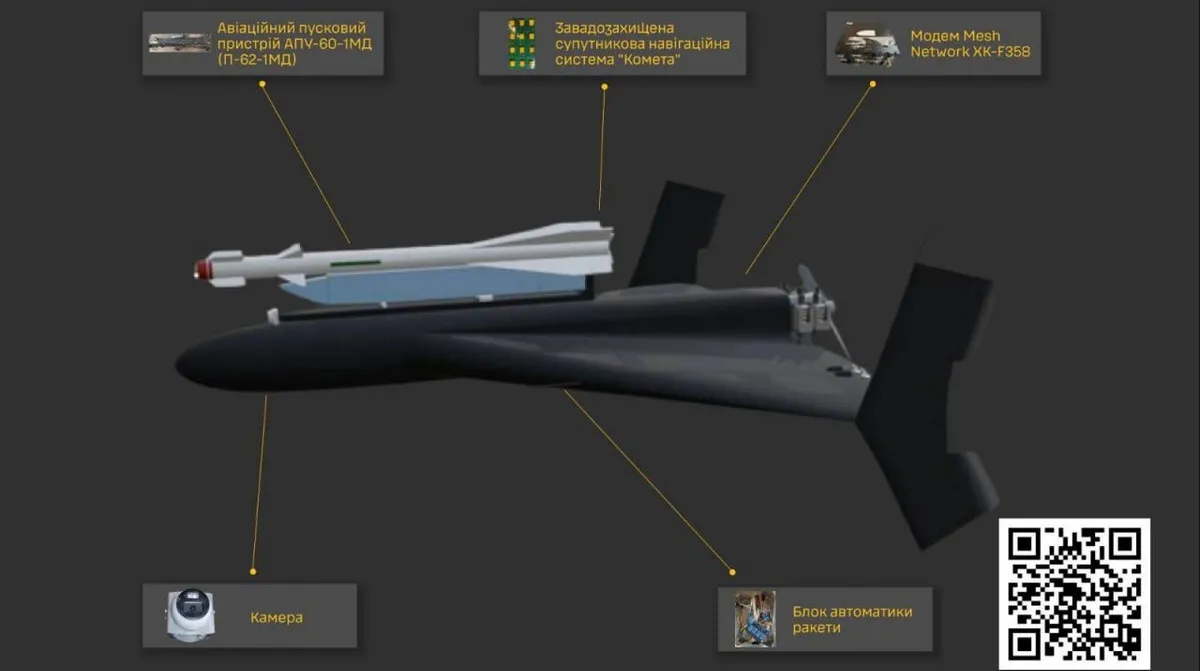

БПЛА Hieran-2 (серія Е, з ракетою Р-60)

Війна та санкції

Тут уточнили, що ракета з авіаційною пусковою установкою АПУ-60-1МД (П-62-1МД) встановлена ​​на спеціальному кронштейні, розташованому у верхній передній частині фюзеляжу “Герані”.

За даними ГУР, БПЛА оснащений двома мережевими камерами – в носовій частині і за ракетною установкою. Передача відео та команд управління здійснюється через китайський mesh-модем Xingkay Tech XK-F358.

“Блок керування польотом, навігаційний та інерційний блоки залишаються типовими для інших “Геранів”. Для супутникової навігації в умовах активної експлуатації засобів радіоелектронної боротьби використовується 12-канальний безвідмовний модуль “Комета”, – додали в управлінні.

У розвідці зазначили, що електронна начинка також містить одноплатний мікрокомп'ютер Raspberry Pi 4 (UK), трекер і два GSM-модеми для передачі телеметрії.

За даними ГУР, стандартними для російських БПЛА цього типу залишаються країни походження електронно-компонентної бази: США, Китай, Швейцарія, Тайвань, Японія, Німеччина та Велика Британія.

“Імовірний принцип використання ракет полягає в передачі зображення з камер, встановлених на безпілотнику, через mesh-модем оператору, який у разі появи українського літака чи вертольота в зоні ураження дає команду блоку автоматики ракети на її пуск. Після запуску теплова головка самонаведення Р-60 самостійно захоплює ціль. Можливий варіант із попереднім захопленням цілі головкою самонаведення та Також можлива передача відповідної інформації оператору, який дає команду на пуск». підкреслено в розвідці.

Стверджується, що головна мета нової розробки – створити загрозу українській військово-тактичній авіації, знизивши ефективність її роботи з перехоплення БПЛА противника.

У ГУР вважають, що російська багатоцільова версія іранського Shahed-136 отримує інше призначення, і досвід такого використання, ймовірно, також буде переданий Ірану.
